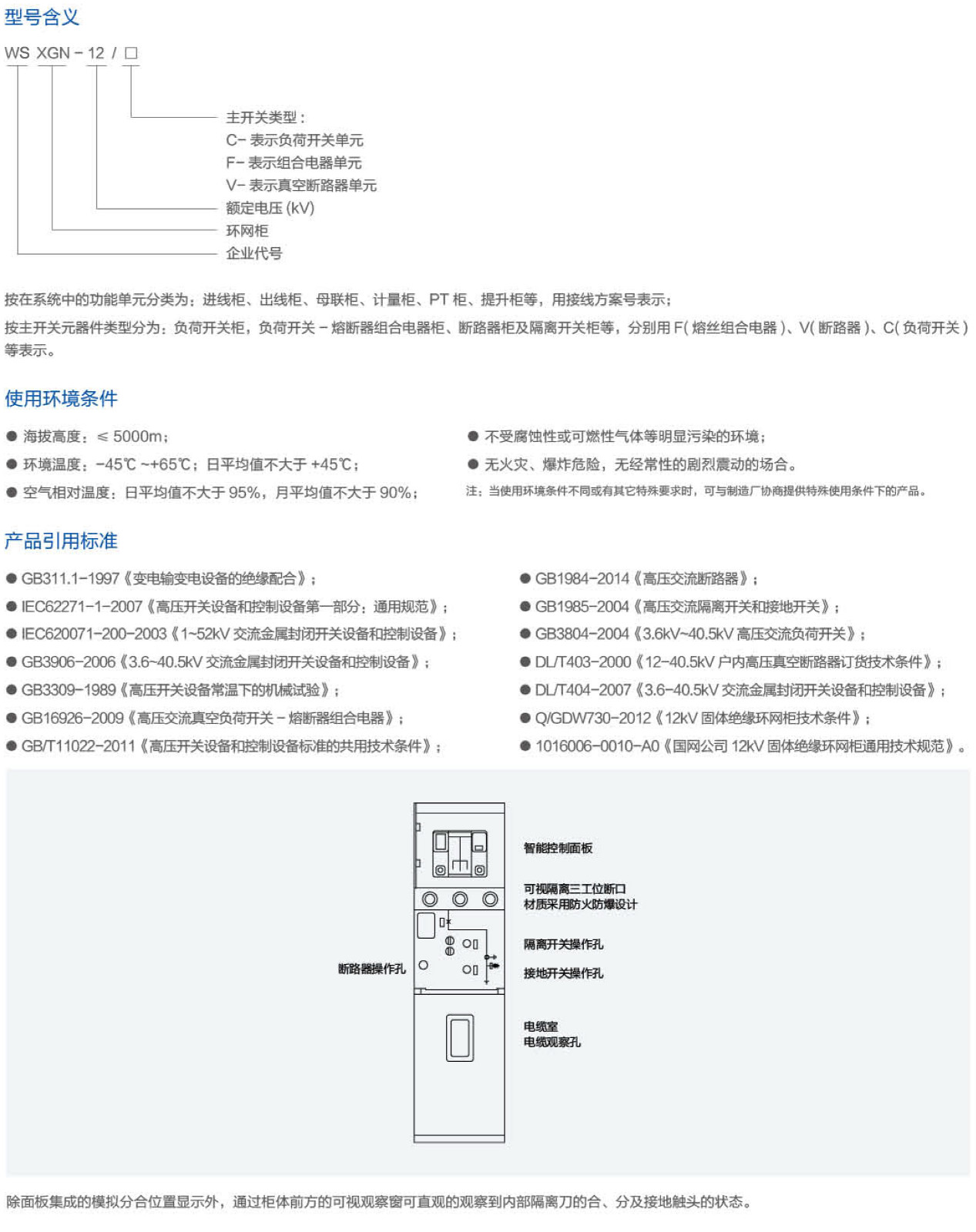

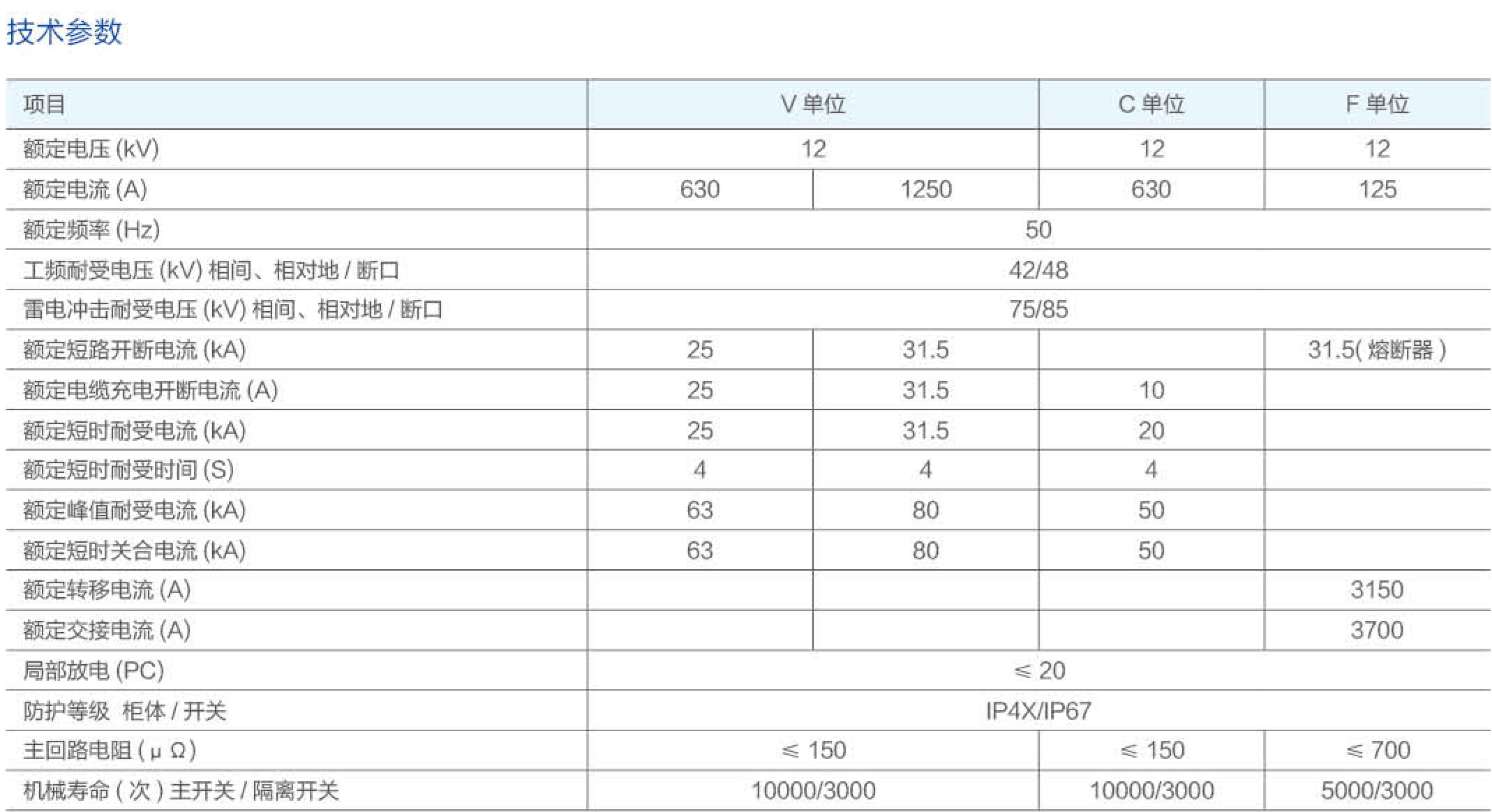

WSXGN-12固體絕緣環網柜開關設備是本公司自行研發的新一代環保型固體絕緣環網柜。主要由三種功能單元組成，即V單元(斷路器單元)，C單元(負荷開關)，F(xiàn)單元(組合電器單元)，每個單元可以單獨使用也可以自由擴展，其結構分為智能控制儀表室、操作機構和一次部分，儀表室可配微機保護(控制器)，機構為專用彈操機構，一次部分采用APG自動凝膠工藝，將隔離開關和滅弧室完全封在環氧樹脂中，并有專用接頭和母線相邊。滅弧室的設計開關選用滅弧室采用專用的銅鉻觸頭材料，R型縱磁場觸頭，以及完全一次封排工藝，該滅弧室開斷短路電流能力、穩定性、電壽命、溫升以及絕緣水平都較之前的滅弧室(銅鋁觸頭材料，杯狀縱磁場觸頭結構，以及不完全一次封排工藝)有了明顯提高。操動機構采用與開關配合一體的彈操機構，即隔離開關和主開關彈操機構為一整體，可方便實現互鎖，而且機構零件少，減少了不必要的傳動環節，可靠性高，并可根據用戶需要加裝電動操作。
固定絕緣全封閉開關設備：是采用固體絕緣材料為主絕緣介質及導電連接、隔離開關、接地開關、主母線、分支母線等主導電回路單一或組合后用固體絕緣介質包覆封裝為一個或幾個具有一定功能、可再次組合或擴展的具備全絕緣、全密封性能的模塊。
三工位機構采用過中彈簧設計，具有開關和關合負荷電流的作用，并且還可以實現手動和電動操作。
