水力發電配電系統解決方案

    成都泰森電氣為水力發電站用戶提供包括發電側中壓（6～35KV)開關柜，站用0.4KV開關柜、直流系統及其相關輸電、發電、配電設備安裝施工總承包、系統集成、能效管理等，并可根據客戶需求提供定制化系統設計方案深化設計、一二次融合等相關服務。

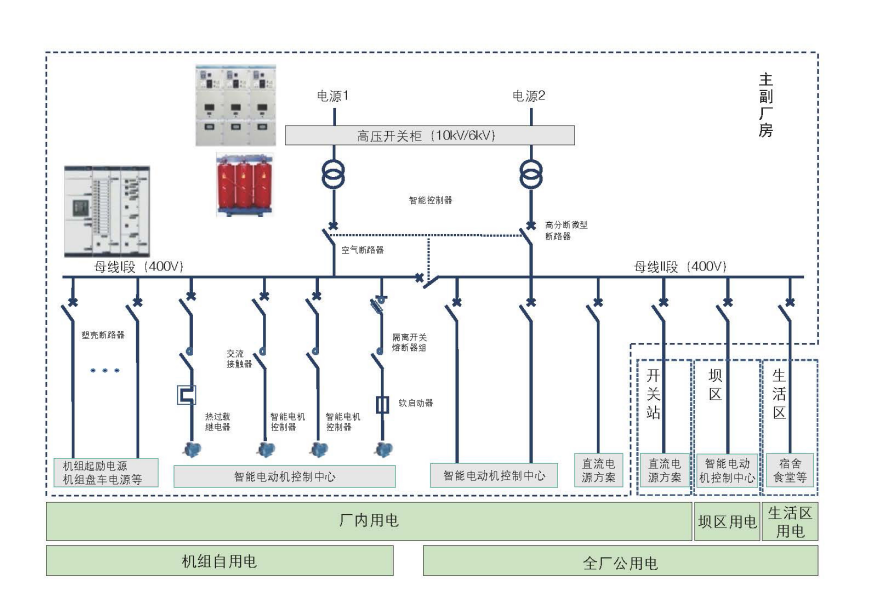

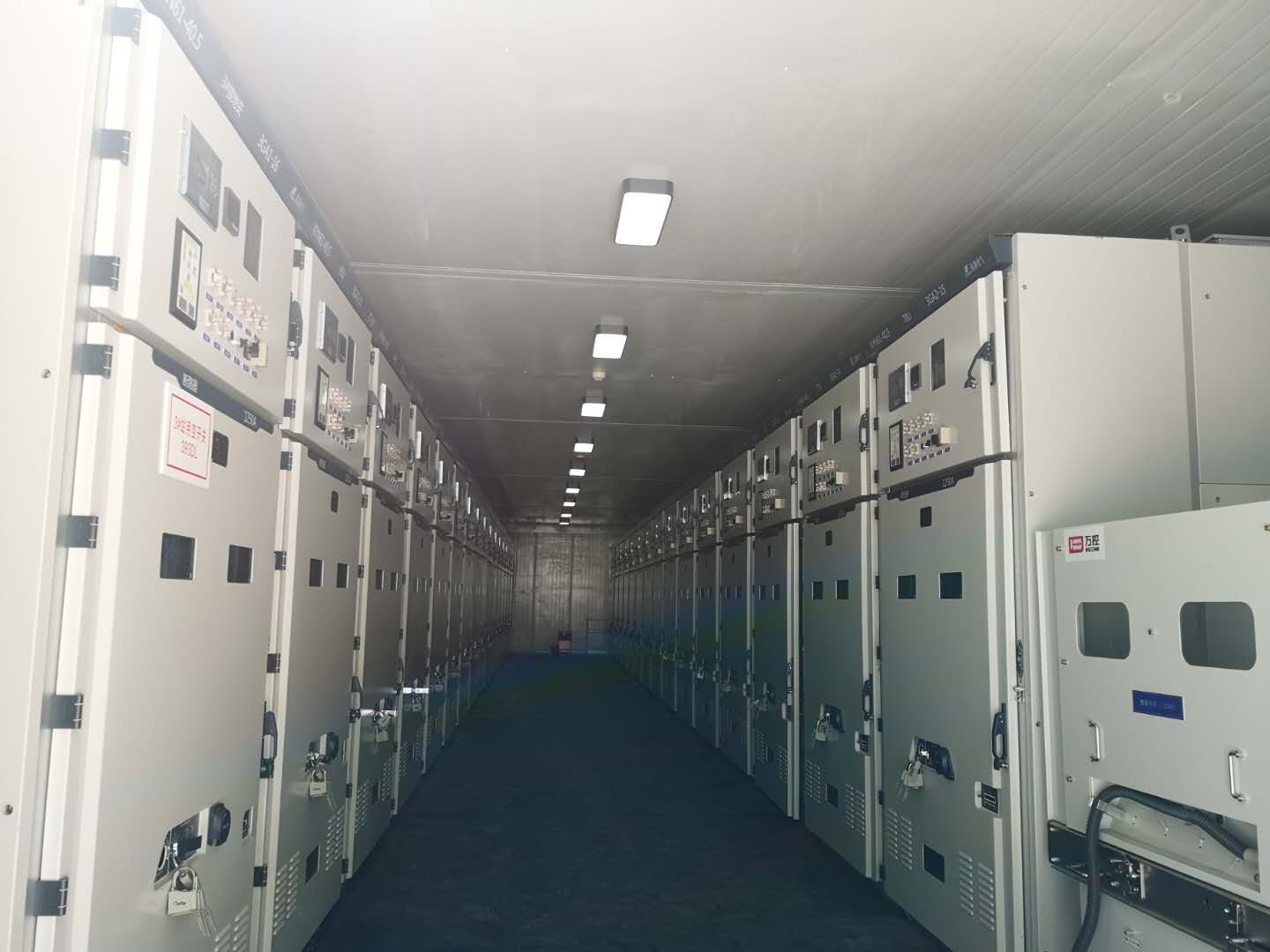

    中型水電站裝機容量一般為 25MW 小于水電站容量≤ 250MW，廠用電電源采用雙層輻射式供電，兩級電壓分別為 10kV / 6kV、400V 供電，機組自用電和全廠公用電采用混合式供電方式。成都泰森電氣水力發電智能配電解決方案主要設備包含發電機側6.3KV開關柜，站用10KV開關柜、0.4KV開關柜及其配套相關配電設備。

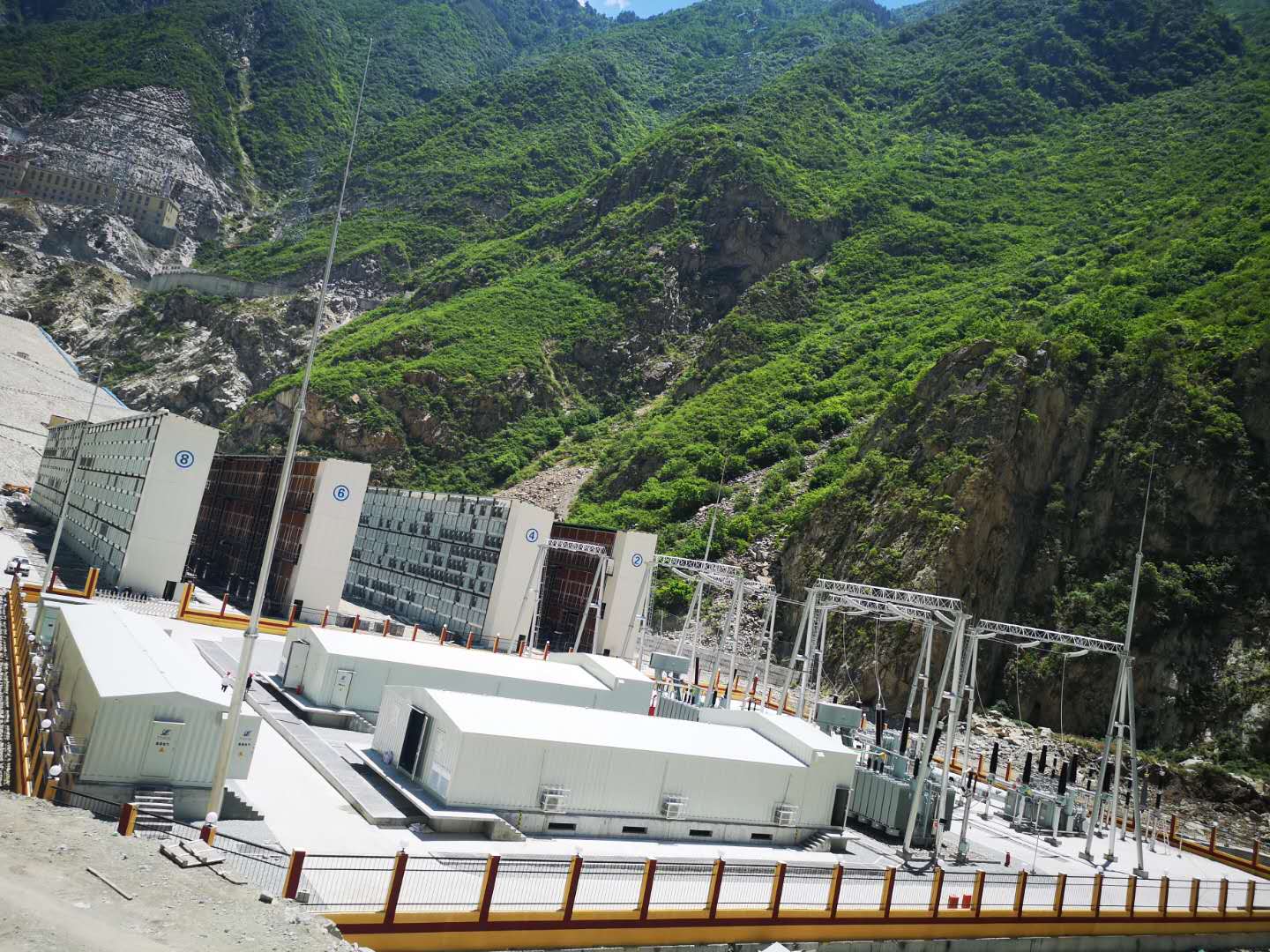

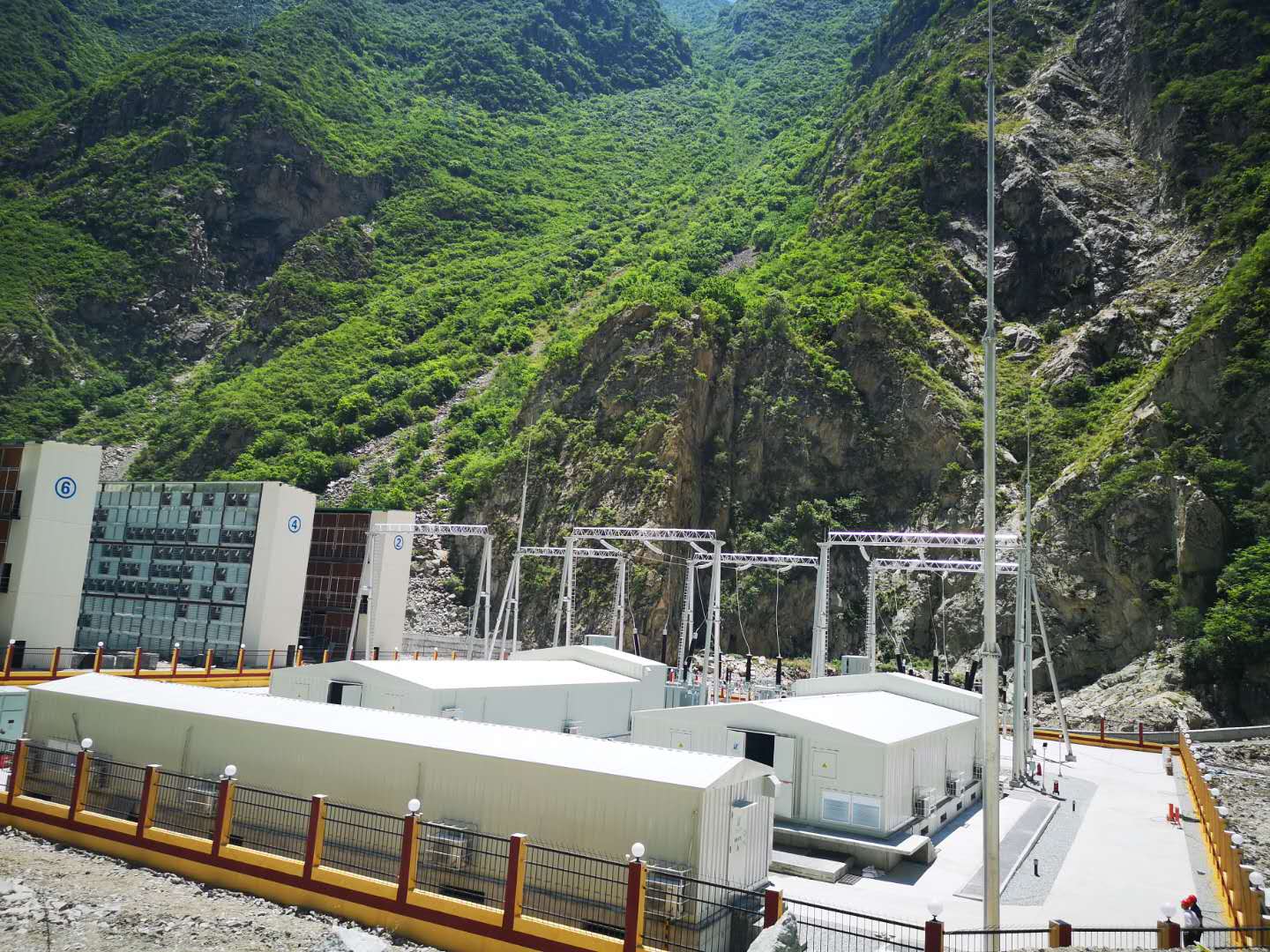

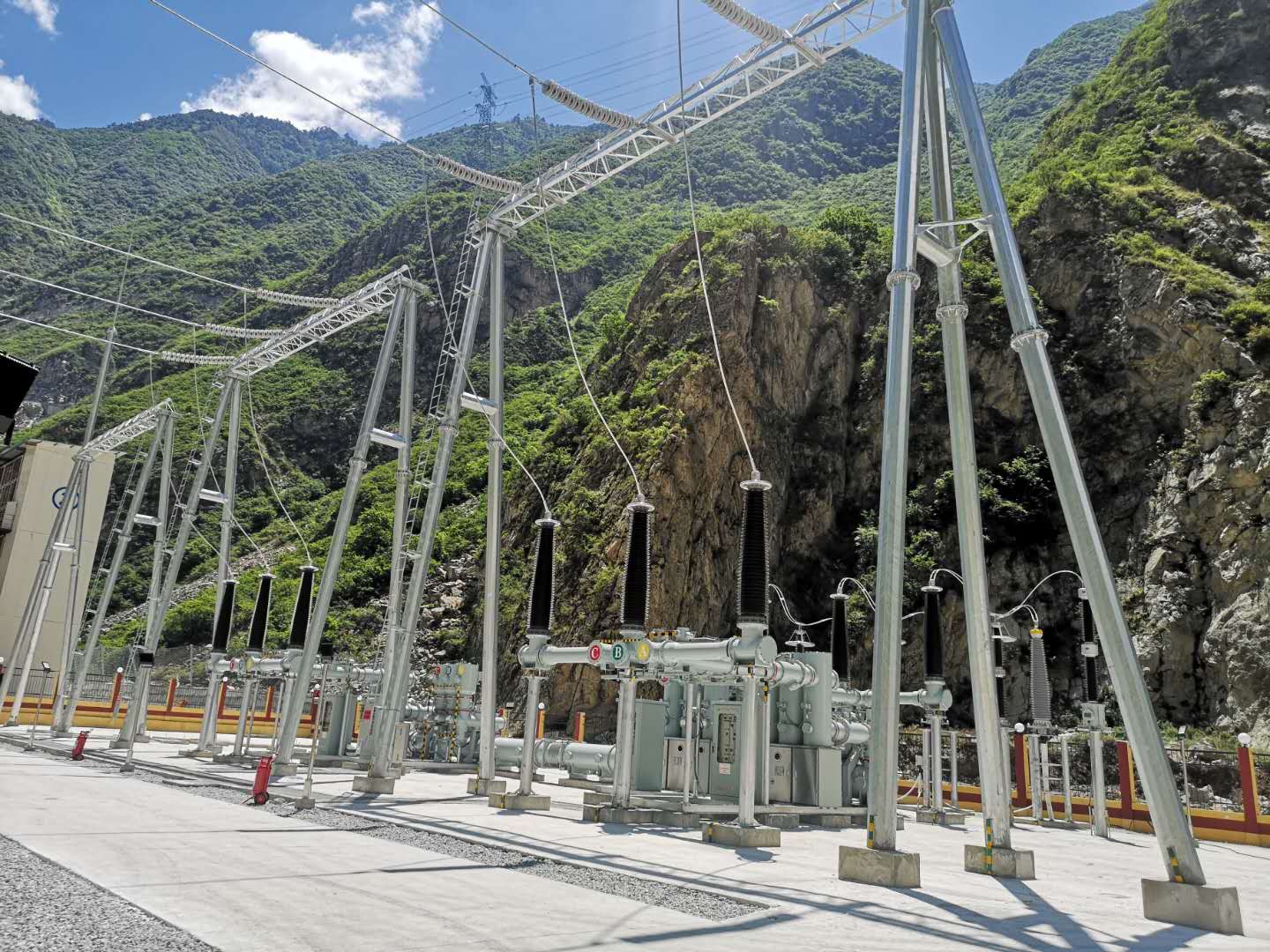

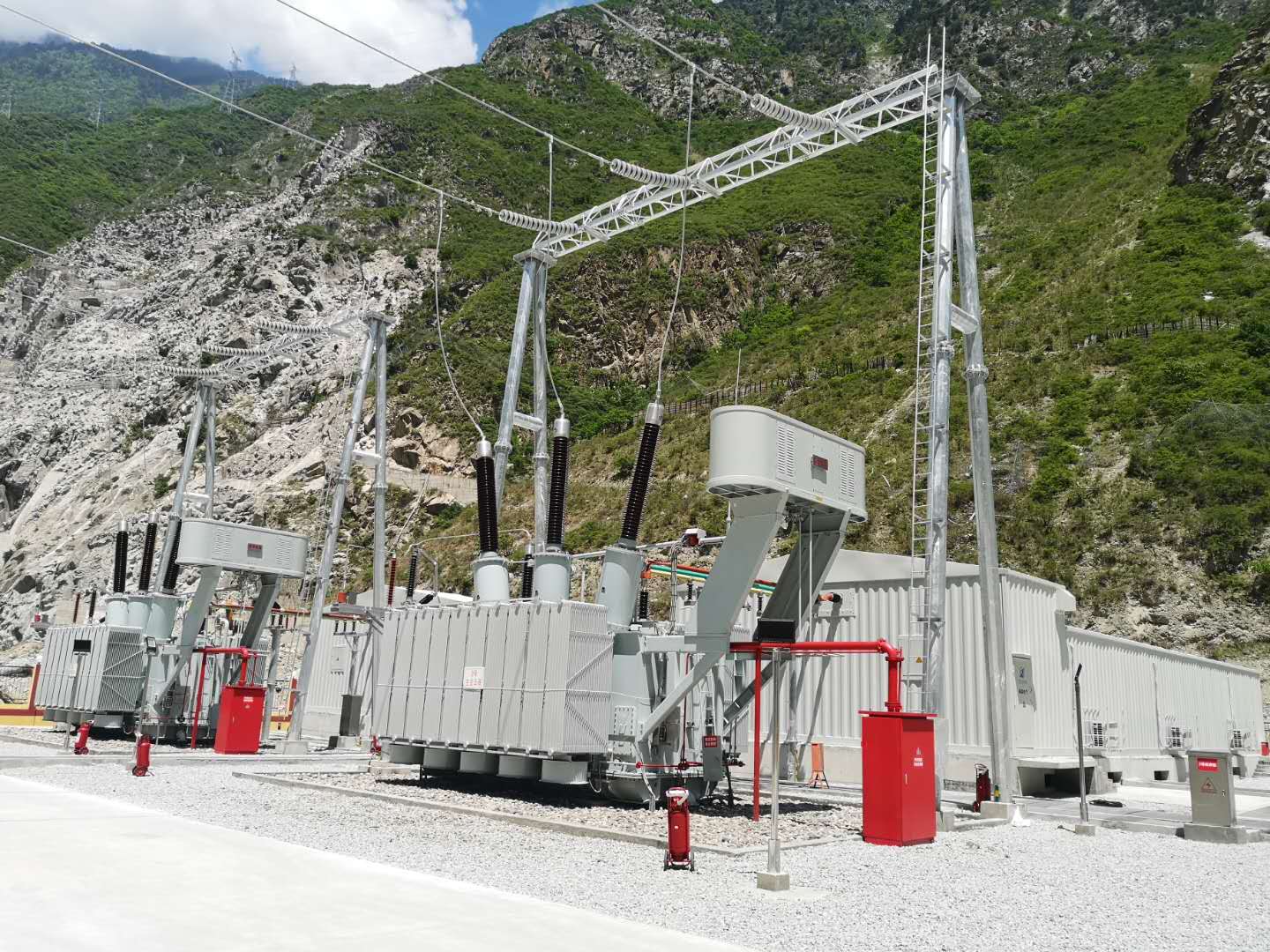

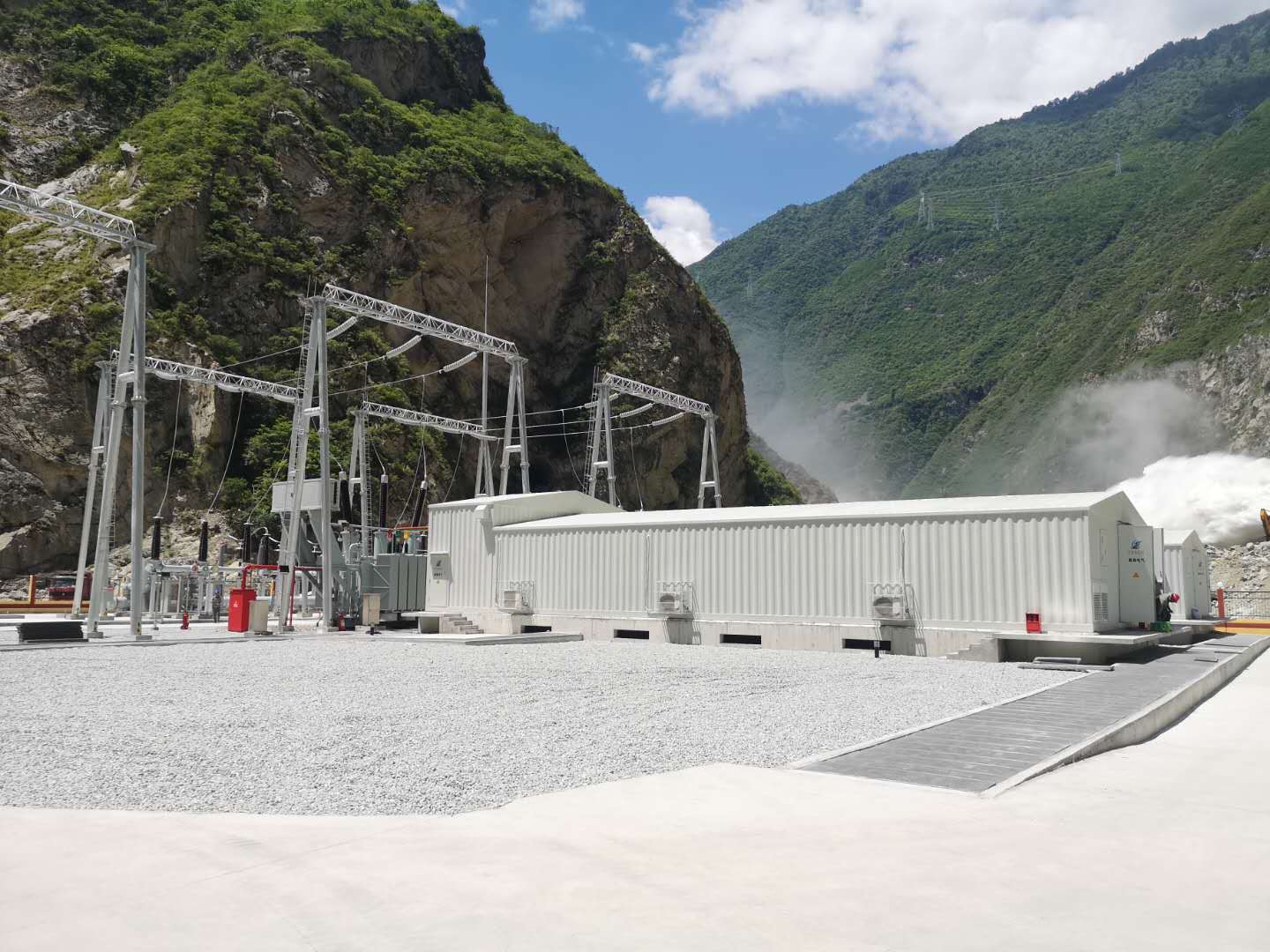

典型案例：甘孜州康定長河壩水電站

    長河壩水電站為大渡河梯級開發的骨干電站，由大唐國際發電股份有限公司投資開發的一等大(1)型水電工程，長河壩水電站樞紐建筑物主要由礫石土心墻堆石壩、泄洪系統、引水發電系統組成,電站裝機容量2600MW，近期多年平均發電量約108.0億KW.h，枯水期平均出力約376MW，遠景可達110.4億KW.h和638MW。電站水庫正常蓄水位1690m，正常蓄水位下庫容為10.4億立方米，其中死庫容為6.2億立方米，為季調節水庫。

      長河壩水電站安裝4臺65萬千瓦混流式水輪發電機組，總裝機容量260萬千瓦，單獨運行年均發電量108.3億千瓦時，聯合運行年均發電量111億千瓦時。電站水庫總庫容10.75億立方米，調節庫容4.15億立方米，具有不完全年調節能力。長河壩采用礫石土心墻堆石壩，壩高240米，河床覆蓋層深約80米，場區地震基本烈度為8度，大壩地震設防烈度為9度，大壩填筑量約3300萬立方米。長河壩大壩集中超高心墻堆石壩、河床深厚覆蓋層、高地震烈度、狹窄河谷四大難度于一體，壩體和基礎的防滲處理設計、大壩抗震安全措施，均無成熟經驗可借鑒，給設計、施工和運行帶來挑戰性難題，目前世界上尚無已建成同等規模的工程。
